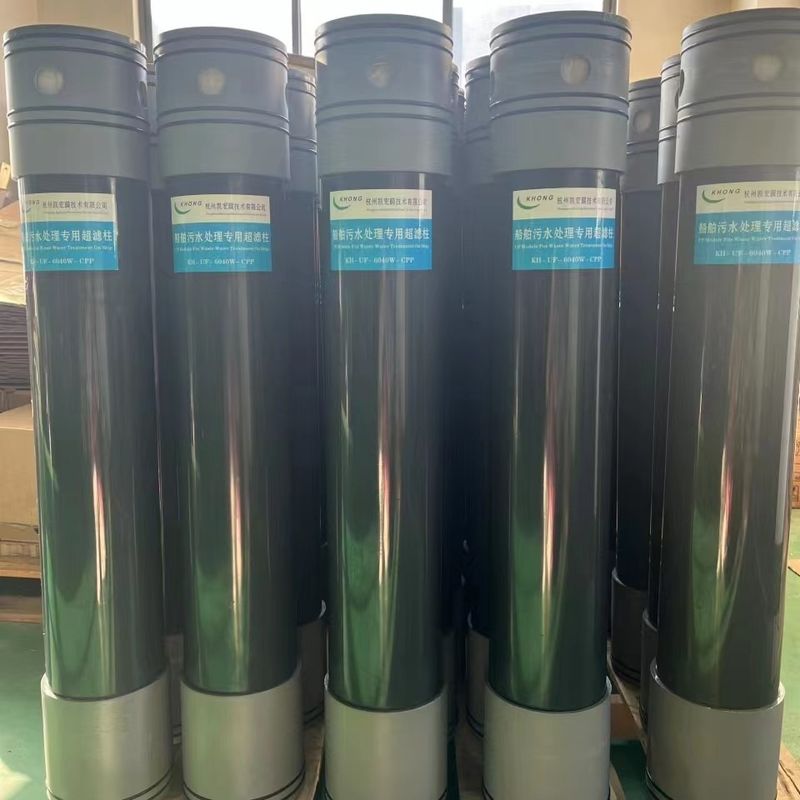

โมดูลเมมเบรน UF สำหรับเรือบำบัดน้ำเสียในประเทศด้วยวัสดุ PP 80000 Dalton Dia 160 มม.
1.แนะนำสั้น ๆ
การกรองแบบอัลตราฟิลเตรชัน (UF) เกี่ยวข้องกับการแยกวัสดุที่ขับเคลื่อนด้วยแรงดันออกจากสารละลายป้อนเทคโนโลยีนี้ใช้เพื่อกำจัดสิ่งปนเปื้อนที่เป็นอนุภาคและจุลินทรีย์ แต่ไม่สามารถกำจัดไอออนและโมเลกุลขนาดเล็กได้แรงดันขับเคลื่อนกระบวนการ ซึ่งโดยทั่วไปจะทำงานด้วยแรงดันป้อน 4 ถึง 100 psiโรงงาน UF เป็นระบบอัตโนมัติและมีความต้องการแรงงานในการปฏิบัติงานต่ำเยื่อ UF มีอายุการใช้งานสามถึงห้าปีหรือนานกว่านั้น ซึ่งเทียบได้กับเยื่อกรองระบบรีเวอร์สออสโมซิส
โมดูล UF มีจำหน่ายทั่วไปในรูปแบบท่อ ไฟเบอร์กลวง แผ่นและโครง และโครงแบบแผลเกลียว
UF เมมเบรนปฏิเสธตัวถูกละลายที่มีขนาดตั้งแต่ 0.01 ไมครอนถึง 0.1 ไมครอนเท่ากับน้ำหนักโมเลกุลที่ตัดออก (MWCO) 1,000-500,000 ดาลตัน
วัสดุเมมเบรนที่แตกต่างกันที่มีค่า MWCO เท่ากันอาจมีอัตราการปฏิเสธที่แตกต่างกันเนื่องจากการกระจายขนาดของรูพรุนและความสม่ำเสมอจะส่งผลต่อประสิทธิภาพการคัดแยก
ลักษณะทางเคมีของวัสดุเมมเบรนยังส่งผลต่อการปฏิเสธการเปรอะเปื้อนของเมมเบรน
สo อัตราฟลักซ์ของเมมเบรน ประสิทธิภาพการปฏิเสธ และประสิทธิภาพการป้องกันมลพิษมีความสำคัญมากที่สุดสำหรับโมดูล UF ที่แตกต่างกัน
|
ขนาดและน้ำหนัก
|
แบบอย่าง | KH-UF-4040W-PVDF | KH-UF-6040W-PVDF |
| เส้นผ่านศูนย์กลางโมดูล (A, มม.) | Φ90 มม | Φ160 มม | |
| ความยาวของโมดูล (B, mm) | 960มม | 960มม | |
| ความยาวโมดูล (C, mm) | 1106 มม | 1304 มม | |
| ขนาดทางเข้า/ทางออก (D, mm) | ดีเอ็น25 | DN32 | |
| ประเภทปฏิบัติการ | ภายนอกสู่ภายใน | ภายนอกสู่ภายใน | |
| พื้นที่เมมเบรน | 8.0 ตร.ม | 20 ตร.ม | |
| น้ำหนักแห้งของโมดูล | 5 กก | 12 กก | |
|
พีพารามิเตอร์ |
วัสดุเปลือก | ยูพีวีซี | ยูพีวีซี |
| วัสดุเมมเบรน | พีวีดีเอฟ | พีวีดีเอฟ | |
| ขนาดรูพรุนของเมมเบรน | 0.03μm | 0.03μm | |
| เส้นผ่านศูนย์กลางภายในของเส้นใยกลวง | 0.7 มม | 0.7 มม | |
| เส้นผ่านศูนย์กลางภายนอกของเส้นใยกลวง | 1.3มม | 1.3มม | |
| ความขุ่นของน้ำที่ซึมผ่าน | ≤ 0.2NTU | ≤ 0.2 NTU | |
|
ค่า SDI ของน้ำที่ซึมผ่าน
|
≤ 3 | ≤ 3 | |
|
อัตราการไหลของน้ำบริสุทธิ์ (0.10MP,20℃) |
≥1,000L/ชม | ≥3000L/ชม | |
|
ตกระบวนการทั่วไป
|
ช่วงอุณหภูมิ | 5-45 ℃ | 5-45 ℃ |
| ช่วงค่าพีเอช | 2-13 | 2-13 | |
|
Permeating Flux rate ที่แตกต่างกัน น้ำ |
40 - 80 ลิตร/ตร.ม./ชม | 40 -80 ลิตร/ตร.ม./ชม | |
| แรงดันใช้งาน | ≤0.12 เมกะปาสคาล | ≤0.12MPa | |
| แรงดันขาเข้าสูงสุด | 0.2 เมกะปาสคาล | 0.2MPa | |
| อัตราการไหลย้อนกลับ |
1.5-2.0เท่าของ การซึมผ่านของฟลักซ์ |
1.5-2.0เท่าของ การซึมผ่านของฟลักซ์ |
|
| เวลาย้อนกลับ | ครั้งละ 30-120 นาที | ครั้งละ 30-120 นาที | |
| การทำความสะอาดด้วยสารเคมีออนไลน์ระหว่างการล้างย้อน | หนึ่งครั้งต่อ 7-14 วัน | หนึ่งครั้งต่อ 7-14 วัน |
2.2โครงสร้างและข้อมูลจำเพาะของโมดูลเมมเบรน CNKHONG UF
2.2.1โมดูล UF ขนาดเล็ก
2. คำอธิบายของโมดูลอัลตราฟิลเตรชัน CNHKONG
2.1 คุณลักษณะของโมดูล
โมดูลกรองอัลตร้าฟิลเตรชันของ CNHKONG ทำจากเยื่อแผ่นใยกลวงที่มีความแข็งแรงสูง ซึ่งทำจากโพลีไวนิลิดีนฟลูออไรด์ (PVDF)รูพรุนขนาด 0.03 µm เพียงพอสำหรับการกำจัดแบคทีเรีย ไวรัส และอนุภาค รวมทั้งคอลลอยด์ทุกชนิดโวลต์
เมมเบรนได้รับการดูแลเป็นพิเศษเพื่อให้ชอบน้ำทำความสะอาดง่ายและเปียกน้ำได้ซึ่งช่วยรักษาประสิทธิภาพในระยะยาวv การกำหนดค่าการไหลออกถึงไหลสามารถทนต่อค่าความคลาดเคลื่อนสูงของฟีดของแข็งได้นอกจากนี้ยังสามารถใช้ลมอัดเพื่อช่วยในการฟื้นฟูการทำความสะอาด
วิธีการกรองแบบเดดเอนด์ให้อัตราการกรองที่สูงขึ้นและการประหยัดพลังงานอัตราการกู้คืนน้ำที่ใหญ่ที่สุดสามารถทำได้มากกว่า 95%
โดยมีโครงสร้างดังนี้2.2.2 ประเภท A ของโมดูล UF ขนาด 8 นิ้ว.
|
ขนาดและน้ำหนัก
|
แบบอย่าง | KH-UF-8040W-PVDF | KH-UF-8060W-PVDF |
| เส้นผ่านศูนย์กลางโมดูล (A, มม.) | Φ200มม | Φ200มม | |
| ความยาวของโมดูล (B, mm) | 1220 มม | 1640 มม | |
| ความยาวโมดูล (C, mm) | 1365 มม | 1785 มม | |
| ขนาดของทางเข้า / ทางออก | DN50 | DN50 | |
| ประเภทปฏิบัติการ | ภายนอกสู่ภายใน | ภายนอกสู่ภายใน | |
| พื้นที่เมมเบรน | 30 ตร.ม | 45 ตร.ม | |
| น้ำหนักแห้งของโมดูล | 20 กก | 35 กก | |
|
พีพารามิเตอร์ |
วัสดุเปลือก | ยูพีวีซี | ยูพีวีซี |
| วัสดุเมมเบรน | พีวีดีเอฟ | พีวีดีเอฟ | |
| ขนาดรูพรุนของเมมเบรน | 0.03μm | 0.03μm | |
| เส้นผ่านศูนย์กลางภายในของเส้นใยกลวง | 0.7 มม | 0.7 มม | |
| เส้นผ่านศูนย์กลางภายนอกของเส้นใยกลวง | 1.3มม | 1.3มม | |
| ความขุ่นของน้ำที่ซึมผ่าน | ≤ 0.2NTU | ≤ 0.2 NTU | |
|
ค่า SDI ของน้ำที่ซึมผ่าน
|
≤ 3 | ≤ 3 | |
|
อัตราการไหลของน้ำบริสุทธิ์ (0.10MP,20℃) |
≥ 3600L/ชม | ≥ 5400L/ชม | |
|
ตกระบวนการทั่วไป
|
ช่วงอุณหภูมิ | 5-45 ℃ | 5-45 ℃ |
| ช่วงค่าพีเอช | 2-13 | 2-13 | |
|
Permeating Flux rate ที่แตกต่างกัน น้ำ |
40 - 80 ลิตร/ตร.ม./ชม | 40 -80 ลิตร/ตร.ม./ชม | |
| แรงดันใช้งาน | ≤0.12 เมกะปาสคาล | ≤0.12MPa | |
| แรงดันขาเข้าสูงสุด | 0.2 เมกะปาสคาล | 0.2MPa | |
| อัตราการไหลย้อนกลับ |
1.5-2.0เท่าของ การซึมผ่านของฟลักซ์ |
1.5-2.0เท่าของ การซึมผ่านของฟลักซ์ |
|
| เวลาย้อนกลับ | ครั้งละ 30-120 นาที | ครั้งละ 30-120 นาที | |
| การทำความสะอาดด้วยสารเคมีออนไลน์ระหว่างการล้างย้อน | หนึ่งครั้งต่อ 7-14 วัน | หนึ่งครั้งต่อ 7-14 วัน |
2.2.3ประเภท B ของโมดูล UF ขนาด 8 นิ้วโดยมีโครงสร้างดังนี้
|
ขนาดและน้ำหนัก
|
แบบอย่าง | KH-UF-SFX2860-PVDF | KH-UF-SFX2880-PVDF |
| เส้นผ่านศูนย์กลางโมดูล (OD, มม.) | Φ225มม | Φ225มม | |
| ความยาวโมดูล (L1, มม.) | 1500 มม | 2000 มม | |
| ความยาวโมดูล (L2, มม.) | 1630 มม | 2130 มม | |
| ความยาวโมดูล (L3, มม.) | 1820 มม | 2320 มม | |
| ความยาวโมดูล (L , mm) | 1860 มม | 2360 มม | |
| ประเภทปฏิบัติการ | ภายนอกสู่ภายใน | ภายนอกสู่ภายใน | |
| พื้นที่เมมเบรน | 52 ตร.ม | 77 ตร.ม | |
| น้ำหนักแห้งของโมดูล | 42 กก | 62 กก | |
|
พีพารามิเตอร์ |
วัสดุเปลือก | ยูพีวีซี | ยูพีวีซี |
| วัสดุเมมเบรน | พีวีดีเอฟ | พีวีดีเอฟ | |
| ขนาดรูพรุนของเมมเบรน | 0.03μm | 0.03μm | |
| เส้นผ่านศูนย์กลางภายในของเส้นใยกลวง | 0.7 มม | 0.7 มม | |
| เส้นผ่านศูนย์กลางภายนอกของเส้นใยกลวง | 1.3มม | 1.3มม | |
| ความขุ่นของน้ำที่ซึมผ่าน | ≤ 0.2NTU | ≤ 0.2 NTU | |
|
ค่า SDI ของน้ำที่ซึมผ่าน
|
≤ 3 | ≤ 3 | |
|
อัตราการไหลของน้ำบริสุทธิ์ (0.10MP,20℃) |
≥ 6500L/ชม | ≥ 8000L/ชม | |
|
ตกระบวนการทั่วไป
|
ช่วงอุณหภูมิ | 5-45 ℃ | 5-45 ℃ |
| ช่วงค่าพีเอช | 2-13 | 2-13 | |
|
Permeating Flux rate ที่แตกต่างกัน น้ำ |
40 - 80 ลิตร/ตร.ม./ชม | 40 -80 ลิตร/ตร.ม./ชม | |
| แรงดันใช้งาน | ≤0.12 เมกะปาสคาล | ≤0.12MPa | |
| แรงดันขาเข้าสูงสุด | 0.2 เมกะปาสคาล | 0.2MPa | |
| อัตราการไหลย้อนกลับ |
1.5-2.0เท่าของ การซึมผ่านของฟลักซ์ |
1.5-2.0เท่าของ การซึมผ่านของฟลักซ์ |
|
| เวลาย้อนกลับ | ครั้งละ 30-120 นาที | ครั้งละ 30-120 นาที | |
| การทำความสะอาดด้วยสารเคมีออนไลน์ระหว่างการล้างย้อน | หนึ่งครั้งต่อ 7-14 วัน | หนึ่งครั้งต่อ 7-14 วัน |
ขั้นตอนการติดตั้งและการใช้งานทั้งหมดของโมดูล MBR ของเรามีคำอธิบายดังภาพต่อไปนี้:
